lunes, 27 de marzo de 2017

DCLXXXIV - Enfriamiento forzado en motores de pistón

-En los motores radiales fijos a pistón el enfriamiento del motor se produce por el avance del propio avión. Pero no es lo mismo en tierra cuando el motor tiene un diseño que la temperatura de los cilindros asciende rapidamente. Hay aditamentos como hélices de forma especial y más a menudo añadiendo una corona de aletas o ventilador que fuerza la entrada de aire hacia los cilindros.

"Trimotor Ju-52 de CASA con motores Elizalde "Beta" y hélices ENHASA" (foto Museo del Aire-CV)
-En el avión Junkers Ju-52-3m de la foto anterior vemos la forma de "cuchara" cerca de la raíz de cada pala. Esto ayudaba a introducir una mayor cantidad de aire a los cilindros, sobretodo en tierra, cuando no hay incidencia del aire dinámico por el avance (ram air).

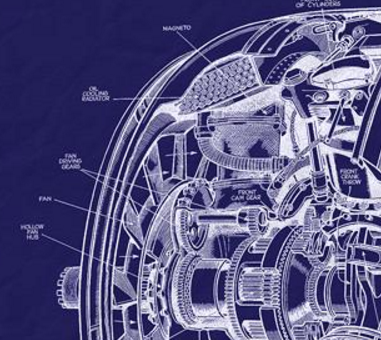

"Enfriamiento forzado en un motor Bristol"   (de un anuncio comercial)
-La solución que tenemos más observada en los radiales es la adición de una corona de aletas sobre el cono de la hélice, justo detrás de la misma y en el espacio que hay hasta el capot circular exterior. Girando a la misma velocidad o a mayor intercalando un tren de engranajes multiplicadores. Los ejemplos más comunes los tenemos en los BMW 801 y 802 y también en los Bristol de camisas deslizantes "Hercules" y "Centaurus".

"Motortes Bristol Hercules en el avión "Azor" del 35º Escuadrón, EdA"  (foto jactres)

"Aletas enfriadoras sobre el plato posterior del cono de la hélice"  (PeT)
-En los motores alemanes BMW 801 utilizados en los  Focke-Wulf 150, la corona de álabes de enfriamiento giran a mayor velocidad debido al engranaje multiplicador que ésta en el bloque frontal del motor.


"Alojamiento de los engranajes multiplicadores de velocidad" (flecha)
"Piñones multiplicadores con toma tras la reductora, BMW-801"  (PeT)
-También el motor BMW 802 llevaba el sistema de alimentación forzada, pues era un motor más forzado y potente.

"Motor BMW-802"    (Arch. A-Z)
-Otra cosa han  sido los motores de helicópteros, que debido a su condición de "estacionarios" y en los que no se puede aprovechar el efecto del avance de la aeronave, todos llevan un sistema de enfriamiento forzado.

"El montaje de un ventilador ha sido normal en los helicópteros" (Anuncio de Alvis"
-Los motores de cilindros opuestos de los pequeños helicópteros también llevan ventilador y carenado (ejemplos de los primeros Hughes 269 y luego los Robinson 22 y 44. Al mismo modo que lo hacían en la primera época los motores, especialmente los colocados como empujadores, o sea "pushers".

"El ventilador -en negro- entre el motor y las poleas"

"Renault V8 "pusher" enfriado por aire forzado"   (Arch. A-Z)
-En general, las mayoría de los motores de aviación enfriados por aire no llevan dispositivos adicionales, basta con el aire que se recibe de la hélice o del avance del avión. Se mejora con unos deflectores y pantallas que hacen circular el aire alrededor de las partes más difíciles o escondidas como las traseras de los cilindros de manera que el aire "lame" esas aletas posteriores.

ReF.:    (DCLXXXIV)           RMV   / Museo del Aire de C.V. / Blog Jactres / Arch. A-Z /

RECOMENDADO: Se puede leer todo el libro "Los Motores Aeroespaciales, A-Z" en FREE, "clickando" la llamada que hay en cada página de este Blog, en la columna de la izquierda y en el apartado "Páginas":


Las leyes de la Unión Europea exigen que informes a tus visitantes europeos de que usas cookies en tu blog. En muchos casos, dichas leyes también exigen que obtengas el consentimiento de los lectores.
Hemos añadido un aviso en este blog para explicar el uso que hace Google de ciertas cookies de Blogger y de Google, incluidas las de Google Analytics y AdSense.

Es tu responsabilidad comprobar que dicho aviso se muestre y que sea adecuado para tu blog. Si utilizas otras cookies (al añadir funciones de terceros, por ejemplo), es posible que este aviso no te sirva. Más información sobre este aviso y tus responsabilidades  ESTE BLOG  "Aerospaceengines" NO UTILIZA COOKIES, a menos que pasen inadvertidamente.



jueves, 16 de marzo de 2017

DCLXXXIII - HIGHLIGHTS en las 6ª Jornadas Técnicas en el Instituto "Illa dels Banyols" del Prat. (Parte 2 de 2)

-Otra ponencia técnica de éstas Jornadas la dí yo mismo, RMV, como Mecánico de Aviación  (TMA) ya jubilado y en nombre de La Aeroteca (BCN). El lugar era en el hangar de Prácticas  de la Escuela IES "Illa dels Banyols" habilitado con proyector y suficientes sillas para varias promociones de estudiantes.

"Aspecto de la ponencia de RMV sobre motores"  (Foto Genis Hernandez)
-Mi ponencia tuvo dos vertientes: una sobre motores de pistón referente a los temas que siempre me quedan pendientes en las conferencias que periódicamente efectúo en la Sala de Actos de la Librería Aeronáutica Miguel-Creus (L'Aeroteca). O sea, temas periféricos que no tengo incluidos en los "Power Points" con los que me apoyo. La otra parte sobre turbinas, turboreactores.


-El primer tema trataba del desarrollo de los motores a pistón: los normalmente aspirados llamados también "atmosféricos", luego los sobrecomprimidos, los sobrealimentados mecánicos de 1 etapa, los de 2 etapas, los turbosobrealimentados y los aditamentos como los "intercoolers" y sistemas de inyección de combustible.  Precisamente la evolución de las gasolina fué un tema importante, porque en mi experiencia personal conocí todos los tipos de gasolina de la carta anterior.  Expliqué el porque de dos referencias numericas en el N.O. (Número del indice de Octano) referidas a la mezcla pobre y la rica utilizada durante la operación y sobre todo el color de cada gasolina debido a las anilinas que incorporaban, para identificarlas y para ayudar a la detección de fugas.

"Lycoming O-360, de la IES, Illa dels Banyols"  (Foto Autor)

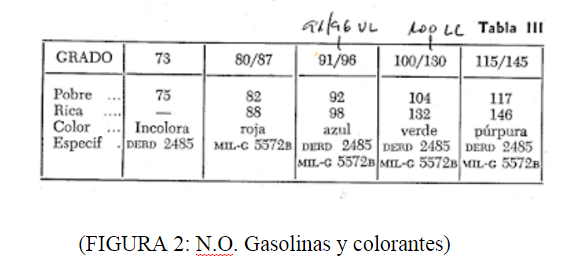

-Finalmente, en los últimos años nos ha quedado la 100-LL o Low Lead (bajo en plomo) y  más cerca la que se utiliza en los EEUU y Europa, la sin plomo 92/96 UL (Un Leaded) por Normativa Medioambiental. Por cierto, en nuestro pais y por desidia administrativa seguimos con la gasolina con Plomo (del Tetraetilo de Plomo, el aditivo antidetonante) 100-LL en aviación contaminando los cielos. Mientras atacamos los coches Diesel por el dióxido de nitrógeno (NO2) y gasolina por el plomo que ya no utilizan. El plomo es veneno puro, lo detectamos en el interior de los tubos de escape por una crostra blanca que es óxido de plomo, base de la antigua pintura blanca también.
