DCCCXIII .- Segunda Parte de una Presentacióin en Power-Point sobre Mecánica Motoristica por RMV,

  -Esta es la Parte II de la serie de charlas que ha efectuado el autor de este blog: Ricardo Miguel Vidal en repetidas ocasiones para asistentes de Escuelas de Formacion Profesional, de visitantes de organizaciones como EAE, Illa de Banyuls, etc. y visitas esporadicas del reciente CLUB-Aeroteca, dentro de las actividades programadas por esta nueva actividad de la Libreria Aeronautica "La Aeroteca".  En esta ocasion se presenta en este BlogSpot particular del Autor, comentada y ampliada


                                                                    INICIO  Parte II


1.-



2.-


3.-



4.-


Ejemplos:  ACE Cirrus,  ADC, Aeromarine,  Argus, Armstrong-Siddeley, Austro-Daimler, Basse & Selve, Beardmore, Benz, BHP, Bianchi, BMW, CKD, Cirrus-Hermes, Curtiss, Clement-Bayard, Daimler, DeHavilland Gipsyes, FIAT, Fox, Globe,  Green, Hall-Scott, Harriman, Heath-Henderson, Hiero, IF (Isotta-Fraschini), Junkers, Kemp, Kimball, Kindelan, Labor, Laurin & Klement, Laviator, Lorraine-Dietrich, LOM, Loeb, SPA, Roberts, Rolls-Royce, Renault, SAN, Star, MAN, Marta, NAG, NEC, Maximotor, Maybach, McClatchie, RAW, Mercedes, Pipe, Michel, Opel, Panhard-Levasor, RAPP, PZ-Inz. Siddeley-Deassy, Rebus, Sturtevant, Scania-Vabis,        y otros muchos más....


5.-

Ejemplos: ACE Hi-Drive,  Akron, Alfa Romeo, Argus, Aubier-Dunne, AVIA, Bearn, Blackburn, Cameron, Chevrolet, DeHavilland, CZL, Chevolair, Elizalde, FIAT, Frazer, Hino, Hirth, IAR, Hitachi, LOM, Praga, Regnier, Manfred-Weiss, Martin, Renault, Mathis, Menasco, Ranger, Skymotors, PZL; Motokov, Scott Flying, Motgorlet, Mercdedes, Napier, Potez,    y otros muchos más....


6.-

Ejemplos:  ABC, Aerien-CC, Volks-Wagen Modif., Aeronca, Argus, Bristol, Darracq, Caffort, CKD, Continental y Teledyne Continental, Elizalde, Corvair, Franklin, Potez, Johnson, Jawa, JPX, KFM, Kolben-Danek, Kolbo, Koller, Kroeber, Cato, Rotax, Lawrance, Limbach, Lycoming (AVCO y Textron), Mathis, McCulloch, Minié, Porsche, Citroen, PZL, Monaco, Morane-Renault,  Regnier, Righter, Rotorway, Samolot, Sarolea,       y otros muchos más....


7.-


8.-

Ejemplos:  Lycoming,  Potez, Franklin, Rotorway,    y alguno más....



9.-
Ejemplos. Bearn 12A, CLM vert. op., Junkers-Jumo vert. op., Kirkham, Messpa, Mittel-Deutsches, Napier,     Y alguno más       (Hay otra serie de motores semejantes en arquitectura pero la camara de combustion es comun para dos cilindros como el Junkers Jumo)  Peugeot-Junkers,  la serie SPA,   y algunos mas......


10.-

Ejemplos:  ABC, ADC, Adept, Ader, Aeromarine, Allison, Amual, Ansaldo (San Giorgio), Antoinette-Levavasseur,  Argus, Austro-Daimler, AVIA, Benz, Bessonov, BHP, Chernysov, Fairey, BMW, CKD, Clerget, Coatalen, Curtiss, ENV, Charomskii, Fairey, Farman, Lorraine-Dietrich, Korting, Laviator, Knox, Ford, Franco Tosi, Frontier, Hamilton, Harriman, Galloway, GAZ, Hall-Scott, Harley-Davidson, Hendee, Hirth, Hispàno-Suiza, ICF, IF (Isotta-Fraschini), Indian, JAP, Miller, Kawasaki, Kemp, Kirkham, Klimov, Lancia, Librty,  Mikulin, Klimov, Saurer, Rolls-Royce, Sunbeam, Martin, NEC, Mayen, Maybach, Maximotor, Mercedes, Tank, Minerva, Mitsubishi, RED, Packard, Peugeot, SCEMM, Panhard-Levasor, Pipe, SCAT, Sturtevant,     y algunos mas....


11.-

Ejemplos: Aichi, Alfa-Romeo 1000, Argus, Chrysler, Delage, Fairchild-Ranger, Farman, DeHavilland 12, Hiero, IF (Isotta-Fraschini) Junkers, Kawasaki, Mathis,, Packard, Potez, Ranger, Reggiane, Salmson, Shoda-Hikoki,       y algunos mas....

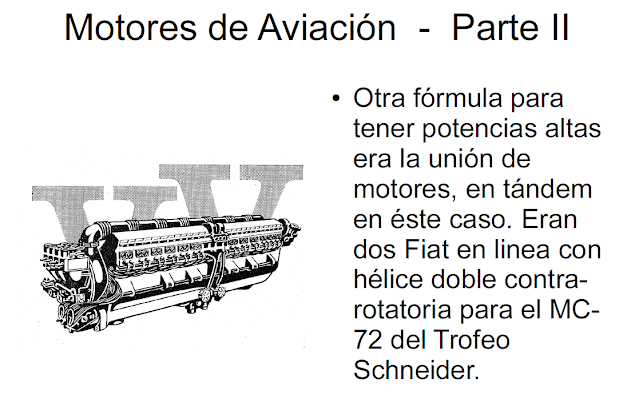

12.-

Ejemplos:  FIAT AS-6, British & Colonial, Arsenal x-2,      y algunos mas....


13.-

Ejemplos:  Allison V-3420, DeDion-Bouton,  Fiat,  Twin Ranger,    y algunos mas....


14.-

Ejemplos: Argus AS-8, Army Air Services W-1, W1A y W2, Lorraine-Dietrich, AVIA, CRM, Elizalde,
Bessonov, Farman, Baradat-Loring, Green, Hispano-Suiza, IF (Isotta-Fraschini), Lorraine-Dietrich, Bessonov, Napier, RAW, SGA,  Skoda,      y algunos mas.....





15.-

Ejemplos: Arsenal 24H,  Breguet-Bugatti, Fairey, Hispano-Suiza, Jalbert-Loire, M-30, Napier, Pratt & Whitney,  Rolls-Royce,       y algunos mas.....


16.-

Ejemplos: Allison 12-24, Bianchi, Rolls-Royce, KHD, Napier, Reggiane,    y algunos mas.....

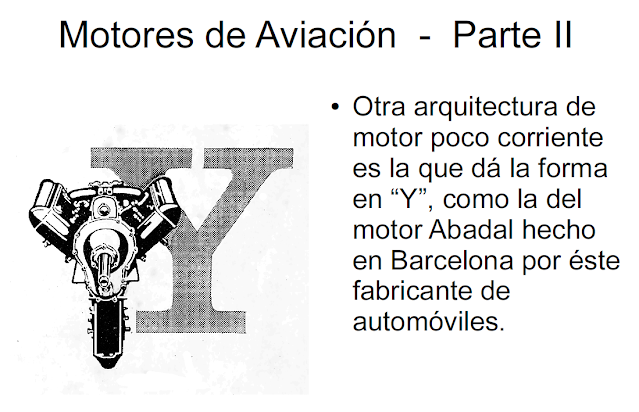

16a.-


Ejemplo: Abadal 12Y, Kalis-Irbitus,  Modena,         y algunos mas.....

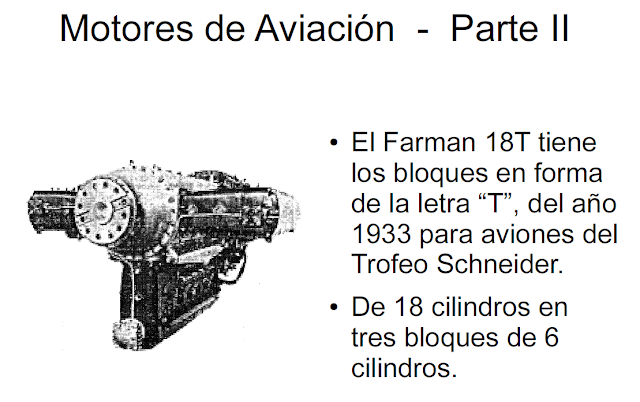

17.-

Ejemplo: Farman         y alguno mas......



18.-

Ejemplo: Hispano-Suiza,         y alguno mas......


19.-


Ejemplo: Bugatti, Breguet-Bugatti, Diatto,      y alguno mas....


20.-

Ejemplos: Fairchild-Ranger, Lockheed-Menasco (Unitwin),      y algunos mas....




21.-

Ejemplos: Anzani, Delfosse, DeDion-Bouton, REP, Farcot, Haacke, Kaspar, Lascelles, Lemasson, Perry, RAW,  MAB, Masson, Miller,  R-Vogel,   y algunos mas



22.-

Ejemplos: ver figura anterior y,  Lascelles, Lemasson,       y algunos mas.....



23.-

Ejemplos: Allison X-4520 y X-3420, Augustine, Blackburn, Balandin, Beuth, Burn, Bourke, Clerget 16X, Chain SC, Daimler-Benz DB-604 series, Brun-Von-Festenberg-Pakish, Dobrynin, Gobron-Brillie, H-D  Hor., King, Loughead, M-28, Packard, Peugeot, Rolls-Royce, Schiscke, Seguin, Shaw-Palmer, Siemens, Soverini, Stedman, Taft-Pierce, Macchi-Berardi,   Thiokol, Woshan, Zoche,    y algunos mas......



                                                                                   24.-

Ejemplos:  Argus AS-5,  DB 609-630, Duplex-Securite, Bessonov-Brilling B400, Curtiss-Wright Chieftain, Wright     y algunos mas....



25.-

Ejemplos:  Junkers-Jumo,  Causan     y algunos mas......


26.-

Ejemplos; Canda, F-Caminez, Lassus (De-Lassus), Marchetti, Meteor, Nordasick, Revetec, Schiscke,       y algunos  mas.......




                                                                                  27.-

Ejemplos: Baradat-Esteve, Beck, Dewandre, Bradshaw, Bristol,  Esselbe, Brezak, Büssing, Callen, Doughnout, Lutz,  Rotativ AS, Taurozzi, Motokov, Roux, Baudelaire,   Tschudi (Scudi), Motobloc,       y algunos mas....



 28.-

Ejemplos:Dyna-Cam, Bristol Tranways and Carriages, Alfaro, Almen, Avec, Bleser, Anzani, Ciron, Duke, Fairdiesel, Scalzo,  Starostan, SAME, Salmson, Riley, Statax, Ringwald, SAT, Macomber, Mattey, Michell,  MyG, Nedoma-Najder, Perfetti-Dollara, Rand-Cam, Sylphe, SLL,  Smallbone, Stachkin, Show-Palmer, Stedman, Siemens, Taft-Pierce,  Timo-Airas, Trebert, Walter, Zlin,    y muchos mas....



29.-

Ejemplos: Ajax, Allen, American Gyro,Bayerische BMG, Balzer, Bertig, Berwick, Breton, Brooke, Brezesky, Burlat, Statsmotor, CKD, Clerget, Detroit rotating, Edelweiss, EJC, Ellehamer, English-Daimler, Filtz, Fima-Luct, Frederickson, Garuffa, Gasuden, Gnome, Goebel-Goe, Guynnes, Hiller, HKB, Holmes, Humber-Bentley, Kalep, Kruk, Laviator, Le-Rhone, Rhemag, SHK, Speker, Sper Singer, REX, Manly, Murray, Novus, Mawen, Peugeot-Rosel, Otto-Schwade, RAW,  Thulin, Tips,  Tips & Smith, Toku, Trebert X, Zeitlin,    y muchos mas....


30.-

Ejemplos:  ABC, Adams Farwell, ADC, Aichi, Alfa Romeo, Alvis, Anatra,  Anzani, Armstrong-Siddeley, AVIA; Axelson, BMW, Bramo, Bristol, Brownback, Clerget, Continental, CZ, Elizalde, Farcot,, Farman, Fiat, La Polytecnique, Lambert, Lenape, Leblond, Fletcher, Floco, FMA, Ford, Gnome, Gnome-Rhone, Guiberson, Hispano-Suiza, Hurricane, IAR, Indian, Ivtchenko, Jacobs, Kalep, K.Manson,  Ken Royce, Kimball, Kinner, Lorraine-Dietrich, Lutetia, Lycoming (AVCO-Textron), Mark-Bauer, Mathis, Melkunov, Mitsubishi, Nakajima, Nesterov, Nohab, Packard, Peterlot, Piaggio, Skoda (PL), Skoda (CZ), Potez, Pratt & Whitney, PZL, Reggiane, Renard, Renault, Rumpler, Salmson, Shvetsov, Siemens & Halske, Szekely,  The Cosmos, Tokyo Gasu Denki, Walter, Wright, ZOD, Wren,       y  muchos mas....



31.-

Ejemplos:  Alfa-Romeo, Alvis, Anzani, Armstrong-Siddeley, Aviadvigateli, Clerget, Fiat, BMW, Bristol, GEHL, Gnome-Rhone, Hispano-Suiza, Isaacson, Lorraine-Dietrich, Tumansky, Nazarov, Shvetsov, Mathis, Klimov, Mitsubishi, Nakajima, Nash, Pratt & Whitnedy, Reggiane, Renault,  Piaggio, Studebacker, Ford, Salmson, The Cosmos, Wright          y muchos mas...

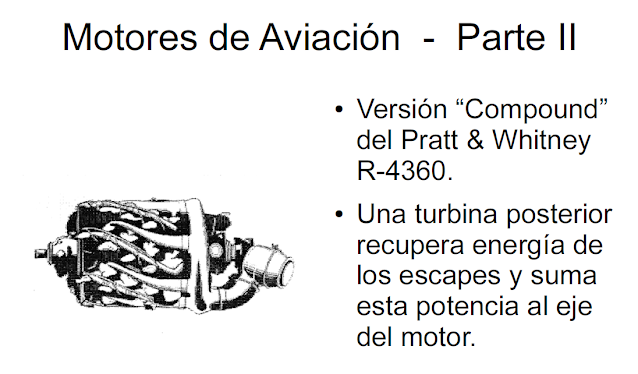

32.-

Ejemplos:  C-W Compound,  Clereget, AVIA,  Rateau, Reggiane,      y algunos mas.....


33.-

Ejemplos:  P&W (R-4360),  Mathis, Zvezda, CGL, Bristol, Alfa-Romeo 101, BMW 803, FKFS, Forest, Forlanini, Innocenti, IF (zeta), Junkers-Jumo 222 y 223, LeRhone, Lycoming (AVCO y Textron), Dobrynin, Bessonov, Mannestadt, Nakajima, SNECMA, Zvezda, Viertakt Reinhester     y algunos mas.....


34.-


35.-



36.-


37.-




38.-





39.-



40.-



41.-



42.-





43.-




44.-




45.-


46.-


47.-



48.-




49.-




50.-




51
